Описание
Ручные пожарные стволы РС-50.01(А) предназначены для крепления на конце пожарной рукавной линии и служат для формирования и направления сплошной струи воды на очаг пожара.
Применяются для комплектации внутренних пожарных кранов (ПК) в жилых, общественных, административных, промышленных зданиях и сооружениях, а также пожарных мотопомп и других средств противопожарной защиты.
Стволы могут применяться в районах с умеренным, тропическим климатом, категория размещения 1 по ГОСТ 15150-69.
Технические характеристики
Основные технические характеристики приведены в табл. 1.
Таблица 1
| Наименование параметров | Значение |
| 1. Рабочее давление перед стволом, МПа (кгс/см²), не более | 0,6 (6,0) |
| 2. Расход воды, л·с-1, не менее*: | 3,6 |
| 3. Дальность компактной водяной струи (максимальная по крайним каплям), м., не менее*: | 28 |
| 4. Габаритные размеры, мм, не более: | |
| — длина (L); | 190±1 |
| — условный проход входного патрубка (Дуах), мм; | 50 |
| — диаметр выступов входного патрубка (Д), мм | 50,5±0,11 |
| — диаметр выходного цилиндрического отверстия (d), мм | 13±0,11 |
| 5. Масса, кг, не более | 0,2 |
* Значение по п.п. 2-3 приведены при рабочем давлении (0,4±0,05) МПа.
Присоединительные размеры соответствуют ГОСТ Р 53331—2009.
* В паспорт заносятся металлы, которые можно извлечь при разборке списанного изделия.
Фирма-производитель оставляет за собой право на внесение изменений в конструкцию, дизайн и комплектацию товара, не влияющих на качество изделия.
Состав изделия и комплектность
В комплект поставки входит ствол, паспорт (совмещенный с руководством по эксплуатации).
Партия стволов, поставляемая в один адрес, комплектуется паспортом, объединенным техническим описанием и инструкцией по эксплуатации в соответствии с ГОСТ 2.601-2006.
Устройство и принцип работы

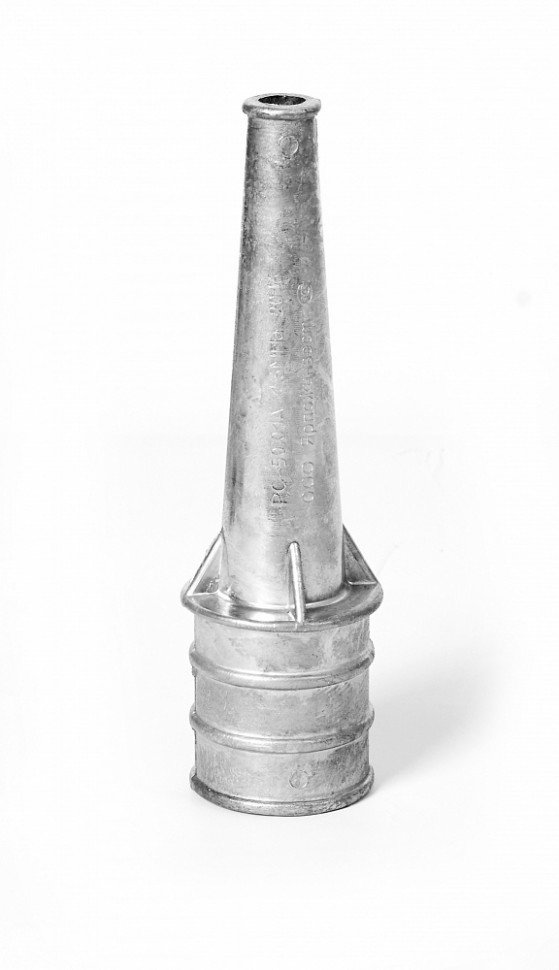

Ствол РС-50.01(А) представляет собой отливку из алюминиевого сплава (см. Рис. 1). Один конец корпуса имеет насадку с резьбой, предназначенную для навертывания соединительной пожарной муфтовой головки, которая соединяет ствол с пожарным напорным рукавом, а другой конец корпуса цилиндрической частью образует насадок, через который выбрасывается струя воды.
Рис. 1. Конструкция ручного пожарного ствола РС-50.01(А).
Указание мер безопасности
Не допускается эксплуатация стволов при рабочем давлении выше максимально указанного.
Запрещается применять стволы вблизи открытых линий электропередач, расположенных в радиусе действия струи.
К моменту пуска воды ствол должен надежно удерживаться работающим ствольщиком.
При испытаниях ствола гидравлическим давлением 0,9-1,0 МПа (9-10 кгс/см2) необходимо полностью стравливать воздух из внутренней полости до начала повышения давления.
При испытаниях ствола с целью определения расхода воды, дальности струи и ее качества необходимо надежно закреплять его в захвате стенда до пуска воды в рукавную линию. Во время испытаний передний торец ствола должен быть направлен в сторону, где исключается нахождение людей.
Техническое обслуживание
После окончания работы промыть ствол чистой водой.
Хранить на складе в условиях, исключающих воздействие атмосферных осадков и прямых солнечных лучей. Перед кратковременным или длительным хранением выходные цилиндрические отверстия стволов должны подвергаться противокоррозионной защите консервационным маслом К-17 ГОСТ 10877-76. Варианты защиты ВЗ-1 ГОСТ 9.014-78. Срок защиты изделия – до 1 года. При вводе ствола в эксплуатацию после хранения расконсервация не производится.
Стволы упаковываются в тару, обеспечивающую защиту изделий при хранении и транспортировании. По согласованию с потребителем, поставка стволов может осуществляться без упаковки в тару, при транспортировании их в универсальных контейнерах и кузовах автомобильного транспорта, с предохранением изделий от механических повреждений.
